摘要:
隨著5G通信、高性能計算(HPC)和物聯網(IoT)技術的快速發展,高速連接器作為信號傳輸?shù)暮诵慕M件,其性能直接影響系統整體效能。本文分析了高速連接器在信號完整性、電磁兼容性、材料選擇及微型化方面的設計挑戰,探討了當前主流技術解決方案,并展望了未來發展趨勢。
關鍵詞:高速連接器;信號完整性;阻抗匹配;高頻材料;未來趨勢
1. 引言

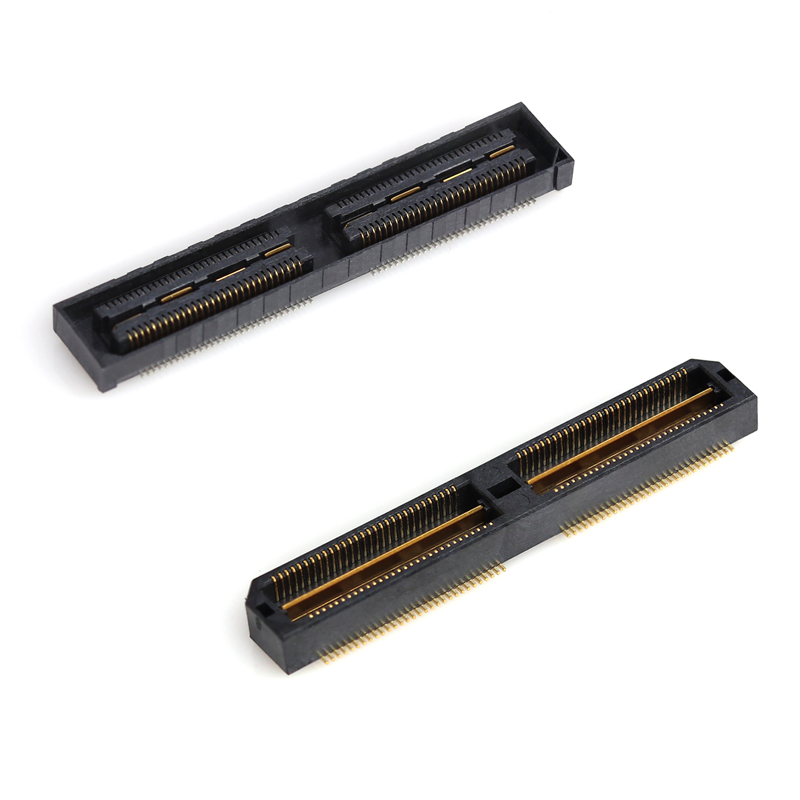

高速連接器(通常定義為傳輸速率≥10 Gbps或頻率≥1 GHz的連接器)是現代電子系統中不可或缺的組成部分。其在數據中心、自動駕駛、航空航天等領域的應用要求連接器具備低損耗、高可靠性和抗干擾能力。隨著傳輸速率向56 Gbps、112 Gbps甚至更高發展,傳統連接器設計面臨嚴峻挑戰。
2. 高速連接器的關鍵技術挑戰
2.1 信號完整性(SI)問題
阻抗匹配:高速信號在傳輸過程中易因阻抗不連續引發反射,需通過優化連接器結構(如差分對設計、接地屏蔽)控制阻抗波動(典型值±10%)。
插入損耗與回波損耗:高頻下介電損耗和導體損耗加劇,需采用低介電常數(Dk)和低損耗因子(Df)材料。
2.2 電磁兼容性(EMC)
高頻串?dāng)_(Crosstalk)可通過增加隔離槽、優化引腳布局(如正交交錯排列)抑制。
輻射噪聲控制需結合屏蔽殼體設計與共模濾波技術。
2.3 微型化與高密度化
間距從0.5 mm向0.3 mm發展,對精密制造工藝(如沖壓成型、注塑成型)提出更高要求。
3. 當前技術解決方案
3.1 材料創新
基體材料:液晶聚合物(LCP)、聚四氟乙烯(PTFE)等高頻材料廣泛應用。
鍍層技術:選擇性鍍金(接觸區)與鍍鎳(屏蔽區)結合以平衡成本與性能。
3.2 結構設計優化
差分對布局:如Samtec的“Eye Speed”系列采用雙絞線內嵌設計降低串?dāng)_。
三維建模與仿真:HFSS或CST工具用于預研信號路徑的S參數特性。
3.3 標準化與測試
IEC 60512-28等標準規范高頻測試方法(如TDR時域反射法)。
4. 未來發展趨勢
共封裝光學(CPO)接口:光電混合連接器或成為800G以上傳輸?shù)慕鉀Q方案。
智能連接器:集成傳感器實時監測溫升、振動等狀態。
可持續設計:無鹵素材料與模塊化可拆卸結構。
5. 結論
高速連接器的性能提升需要多學科協同創新。未來,隨著硅光技術、先進封裝工藝的成熟,連接器將向更高集成度、更低功耗方向發展,為6G通信和量子計算提供硬件支持。
